一、消防水炮系統信號傳輸的痛點與解決方案
高智能化的消防水炮的正常工作依賴于穩定的信號傳輸。傳統電纜傳輸（如 RVSP 雙絞線、SYV 同軸電纜）在距離超過 500 米時，會因電阻損耗、電磁干擾等問題導致信號衰減，影響控制指令的準確性和視頻監控的清晰度。例如，RS485 總線的理論傳輸距離為 1200 米，但實際工程中超過 500 米后，信號誤碼率顯著上升，可能導致水炮通訊故障。對此，行業標準及工程實踐表明，采用光端機 + 光纖的組合替代長距離線路，可有效解決信號衰減問題。光纖以光信號傳輸，損耗低（單模光纖每公里衰減＜0.5dB）、抗電磁干擾能力強，適合長距離、高干擾環境下的信號傳輸。
二、消防水炮控制線的分級連接策略
消防水炮系統的控制線連接需根據距離和功能分為兩個層級：現場控制箱間的短距離互聯，以及控制箱至主機的長距離傳輸。
1. 現場控制箱間的手拉手連接（近距離）
當多臺消防水炮的現場控制箱間距較近時，采用屏蔽線（如 RVVP 2×1.5）進行手拉手連接。具體步驟如下：
總線架構：遵循 RS485總線標準，采用 “一進一出” 的手拉手布線，確保每個控制箱的 A和 B依次串聯。
極性與屏蔽：信號線嚴格區分正負極，屏蔽層單端接地（主機端），避免接地環路干擾。電源線（RVV 3×2.5，220V）與信號線分管敷設，防止強弱電耦合干擾。
控制箱安裝：箱體底邊距地 1.5 米，固定牢固，進線孔采用金屬管密封，確保防水防塵。例如，ZDMS 系列水炮的控制箱頂部設有沖落孔，可便捷接入線管，內部端子按標識連接水炮電源線（220V）。
2. 控制箱至主機的光纖傳輸（遠距離）
當控制箱與主機距離＞500 米時，引入光端機 + 單模光纖方案：
發射端連接：控制箱輸出 RS485 信號線（485_A/485_B）接入光端機發射端，同時視頻線（SYV-75-5）通過 BNC 接口連接至發射端的模擬視頻輸入。部分系統采用數字攝像頭，需通過網線（超五類以上）接入光端機的 IP 接口。
光纖鏈路：發射端與接收端之間鋪設單模光纖，使用 FC/LC 接頭，通過熔接或快速連接器實現低損耗連接。光纖鏈路支持多芯復用，可同時傳輸多路信號（如控制信號 + 視頻信號）。

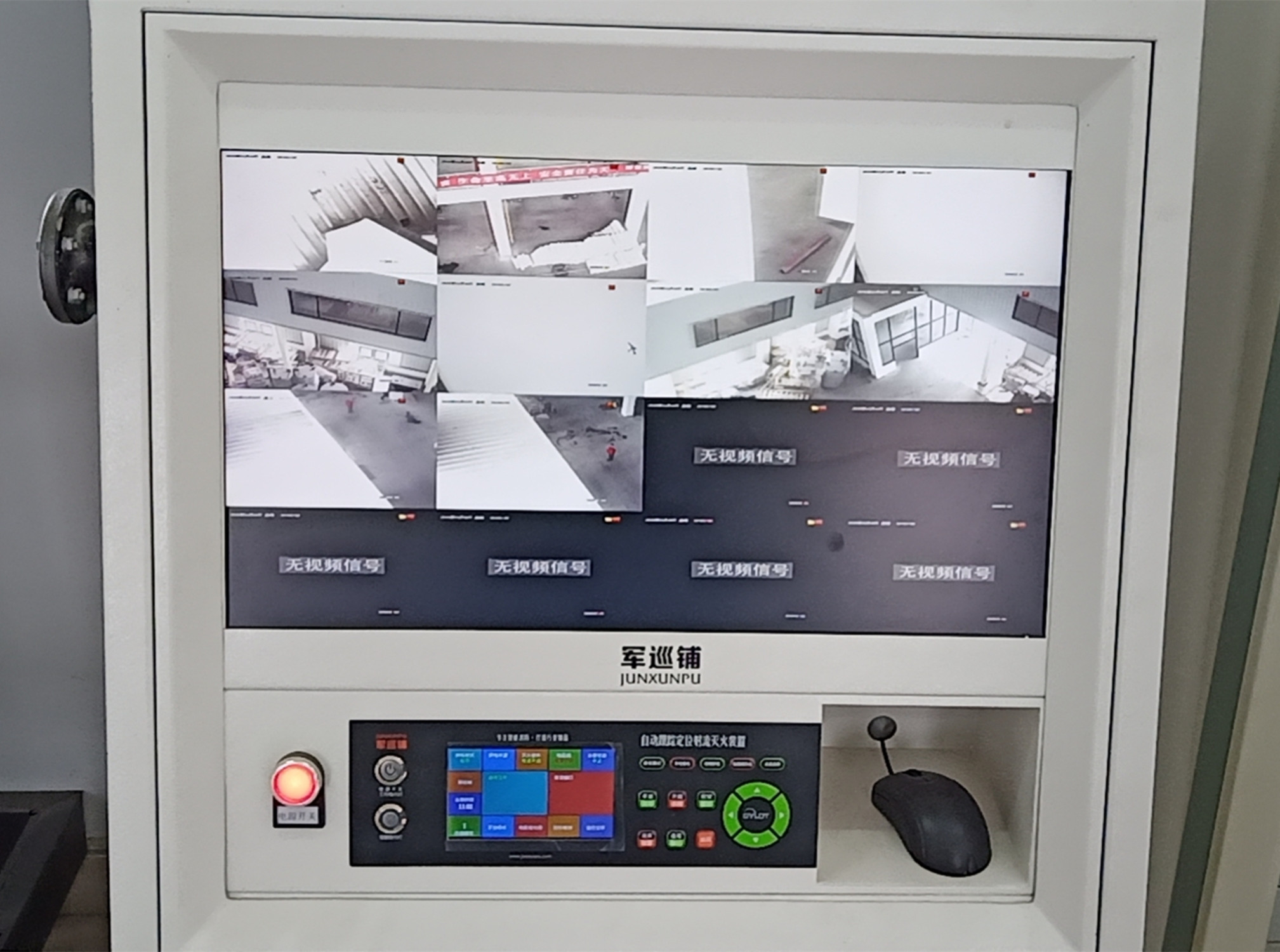

接收端對接：光端機接收端輸出 RS485 信號至主機的 CAN 總線接口，視頻信號通過同軸電纜接入硬盤錄像機（DVR）。例如，當寧消防的方案中，光端機指示燈可實時監測信號狀態，確保每路信號穩定（指示燈常亮）。
典型連接示意圖
水炮 → 控制箱（RS485+視頻線） → 光端機發射端（電信號轉光信號） → 光纖 → 光端機接收端（光信號轉電信號） → 主機（CAN總線+DVR）
三、光纜傳輸的技術優勢
抗干擾能力卓越
光纖傳輸光信號，不受電磁輻射、地電位差影響，尤其適用于機場、變電站等強電磁環境。對比實驗表明，光纖傳輸誤碼率遠小于電纜的 。
長距離低損耗
單模光纖傳輸控制信號可達 20 公里以上，視頻信號通過光端機中繼后無衰減。以某物流倉庫為例，3 公里距離下光纖傳輸的視頻延遲＜20ms，圖像清晰度達 1080P。
安全性提升
光纖不導電，避免了電纜漏電風險，且信號加密性強（光信號難竊聽），符合智慧消防對數據安全的要求。
運維成本優化
雖然初期投入（光端機 + 光纖）高于電纜，但光纖壽命長達 20 年（電纜約 10 年），且耐腐蝕性強，減少了后期更換頻率。某商業綜合體項目統計顯示，光纖方案 5 年運維成本降低 40%。
四、工程實施要點與注意事項
線纜選型：控制信號線采用屏蔽線（RVVP），視頻線短距用 SYV-75-5，長距配光端機；光纖選用 G.652D 單模光纖。
接地規范：系統單點接地（主機端），屏蔽層、金屬線管均需可靠接地，接地電阻＜4Ω。
光端機配置：根據信號類型（模擬 / 數字）選擇對應光端機（如 BNC 接口），注意發射端與接收端的協議匹配（如 RS485）。
冗余設計：重要場所采用雙光纖鏈路熱備份，或在光端機中集成自愈環網功能，保障故障時無縫切換。
消防水炮控制線的光纜傳輸方案，通過分級架構（屏蔽線短距互聯 + 光纖長距傳輸）和光端機的信號轉換，有效解決了傳統電纜的衰減與干擾問題。其技術優勢（抗干擾、長距離、易擴展）不僅提升了消防系統的可靠性，也為智慧消防的發展奠定了物理層基礎。
